Brevet 2017
Le contenu de cette page peut être travaillé en seconde lecture.
Algorithmique et programmation ont été introduits dans les classes de collège en 2016-2017. De même que le document ressource pour la classe de seconde ne propose que des exemples en langage Python, le document ressource pour le collège ne présente que des exemples avec le logiciel Scratch.
Les sujets du DNB 2017 présentaient des exercices sur ce thème, tous illustrés avec Scratch.
Dans ce qui suit, nous vous présentons quelques-uns de ces sujets et vous demandons de les réécrire
en Python à l'aide du module turtle
.
Vous trouverez la documentation du module turtle
ici.
turtle
de
Python. Une version « classique » :
Une version orientée-objet, où la tortue est affectée à une variable. Dans ce cas, la tortue est aussi définie comme paramètre des fonctions.
Une version « classique » :
Une version orientée-objet, où la tortue est affectée à une variable. Dans ce cas, la tortue est aussi définie comme paramètre des fonctions.
turtle
de Python.On a ajouté des instructions d'affichage des coordonnées de la tortue lorsqu'elle se trouve au point de départ et lorsqu'elle arrête de construire.
import turtle
# même fenêtre que scratch :
xmin, ymin = -240, -180
xmax, ymax = 240, 180
turtle.setworldcoordinates(xmin, ymin, xmax, ymax)
# tortue de chantier :
constructeur = turtle.Turtle()
def maison() :
constructeur.left(90)
constructeur.forward(50)
constructeur.right(45)
constructeur.forward(50)
constructeur.right(90)
constructeur.forward(50)
constructeur.right(45)
constructeur.forward(50)
constructeur.left(90)
def drapeau(n) :
# cacher tortue :
constructeur.hideturtle()
# taille du stylo à 1 :
constructeur.pensize(1)
# effacer tout :
constructeur.reset()
# aller à (-240; 0) sans tracer :
constructeur.penup()
constructeur.goto(-240, 0)
# pour vérifier coordonnées tortue
# (affichage dans le terminal) :
print(constructeur.pos())
# stylo en position d'écriture :
constructeur.pendown()
# s'orienter à 0 (vers la droite)
# Par défaut en scratch 0 vers le haut, 90 vers la droite.
# Par défaut, la tortue : comme cercle trigo math.
constructeur.setheading(0)
# n répétitions :
for _ in range(n) :
maison()
constructeur.forward(20)
# pour vérifier coordonnées tortue
# (affichage dans le terminal) :
print(constructeur.pos())
drapeau(5)
turtle.done()

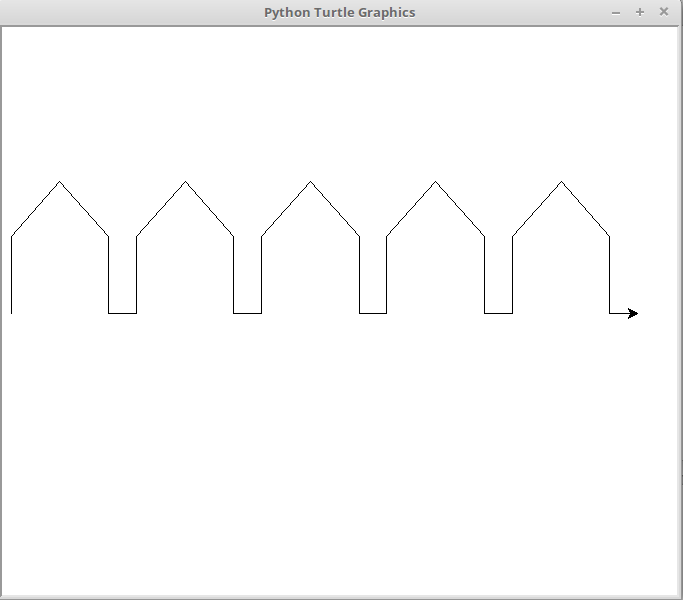

On obtient :
Et dans le terminal :
import turtle
from math import sqrt
# même fenêtre que scratch :
xmin, ymin = -240, -180
xmax, ymax = 240, 180
turtle.setworldcoordinates(xmin, ymin, xmax, ymax)
# tortue de chantier :
constructeur = turtle.Turtle()
def maison() :
# mur gauche :
constructeur.left(90)
constructeur.forward(50)
# pan toit gauche :
constructeur.right(60)
constructeur.forward(24)
# mur gauche de la sortie de cheminée :
constructeur.left(60)
constructeur.forward(13)
# dessus cheminée :
constructeur.right(90)
constructeur.forward(5 * sqrt(3))
# mur droit sortie cheminée :
constructeur.right(90)
constructeur.forward(8)
# fin pan toit gauche :
constructeur.left(90 + 30)
constructeur.forward(16)
# pan toit droit :
constructeur.right(2*30)
constructeur.forward(50)
# mur droit :
constructeur.right(60)
constructeur.forward(50)
constructeur.left(90)
def drapeau(n) :
# cacher tortue :
constructeur.hideturtle()
# taille du stylo à 1 :
constructeur.pensize(1)
# effacer tout :
constructeur.reset()
# aller à (-240; 0) sans tracer :
constructeur.penup()
constructeur.goto(-240, 0)
# stylo en position d'écriture :
constructeur.pendown()
# s'orienter à 0 (vers la droite)
# Par défaut en scratch 0 vers le haut, 90 vers la droite.
# Par défaut, la tortue : comme cercle trigo math.
constructeur.setheading(0)
# n répétitions :
for _ in range(n) :
maison()
constructeur.forward(20)
drapeau(4)
turtle.done()

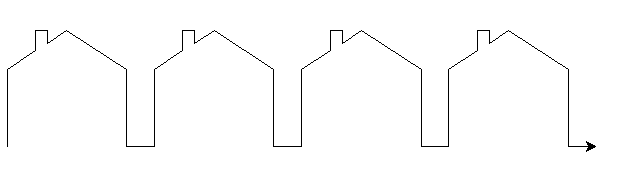

On obtient :

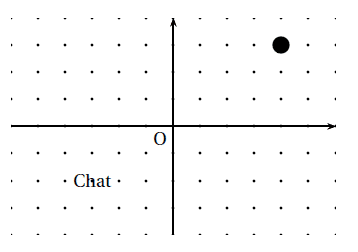

L’image ci-dessous représente la position obtenue au déclenchement du bloc départ d’un programme de jeu.
L’arrière-plan est constitué de points espacés de 40 unités. Dans cette position, le chat a pour coordonnées (−120 ; −80). Le but du jeu est de positionner le chat sur la balle.
→
puis sur la
touche ←
.→ → ↑ → ↓
.
Quelles sont les coordonnées $x$ et $y$ du chat après ce déplacement ?Déplacement 1 | Déplacement 2 | Déplacement 3 |
---|---|---|
→ → → → → → → ↑ ↑ ↑ ↑ ↑ |
→ → → ↑ ↑ ↑ → ↓ ← |
↑ → ↑ → ↑ → → ↓ ↓ |
turtle
. depart()
plaçant la tortue en (-120, -80) et une balle en (160, 120).turtle
.Une proposition ci-dessous. Nous vous laissons l'améliorer (petites flèches sur les axes, tirets au lieu de points sur les axes).
# on importe le module turtle :
import turtle
def aller_a_sans_tracer(tortue, x, y) :
""" On place la tortue en (x,y) sans tracer."""
tortue.penup()
tortue.goto(x, y)
tortue.pendown()
def dessine_point(tortue, x, y) :
# la tortue se place en (x,y) sans tracer :
aller_a_sans_tracer(tortue, x, y)
# la tortue dessine un disque noir :
tortue.pensize(3)
tortue.pencolor('black')
tortue.dot()
def dessine_grille(tortue, pas, cigx, cigy, csdx, csgy) :
""" (cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
for x in range( cigx, csdx + pas, pas) :
for y in range( cigy, csgy + pas, pas) :
dessine_point(tortue, x, y)
def dessine_axes(tortue, cigx, cigy, csdx, csgy) :
"""
(cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
# axe des abscisses :
aller_a_sans_tracer(tortue, cigx, 0)
tortue.pendown()
tortue.goto(csdx, 0)
tortue.penup()
# axe des ordonnées :
aller_a_sans_tracer(tortue, 0, cigy)
tortue.pendown()
tortue.goto(0, csgy)
tortue.penup()
# création d'un objet tortue :
caroline = turtle.Turtle()
# on lui donne la forme d'une tortue :
caroline.shape('turtle')
# dimension du canevas :
turtle.setworldcoordinates(-240, - 120, 240, 120)
# dessin des axes :
dessine_axes(caroline, -240, -120, 240, 120)
# dessin de la grille de points :
dessine_grille(caroline, 40, -240, -120, 240, 120)
turtle.exitonclick()

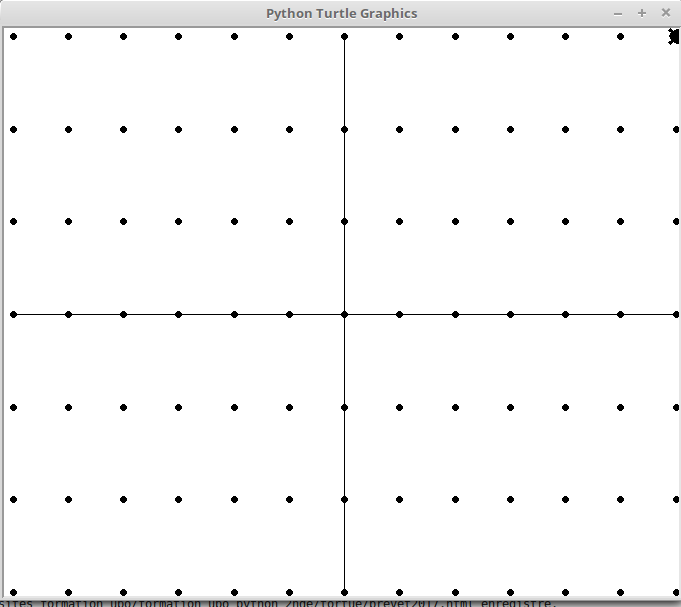

On obtient :
Une proposition :
# on importe le module turtle :
import turtle
def aller_a_sans_tracer(tortue, x, y) :
""" On place la tortue en (x,y) sans tracer."""
tortue.penup()
tortue.goto(x, y)
tortue.pendown()
def dessine_point(tortue, x, y, diametre, couleur) :
""" Dessine un point,
de diamètre = diametre. """
# la tortue se place en (x,y) sans tracer :
aller_a_sans_tracer(tortue, x, y)
# la tortue dessine un disque noir :
tortue.pensize(diametre)
tortue.pencolor(couleur)
tortue.dot()
def dessine_grille(tortue, pas, cigx, cigy, csdx, csgy) :
""" (cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
for x in range( cigx, csdx + pas, pas) :
for y in range( cigy, csgy + pas, pas) :
dessine_point(tortue, x, y, 3, 'black')
def dessine_axes(tortue, cigx, cigy, csdx, csgy) :
"""
(cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
tortue.pencolor('black')
# axe des abscisses :
aller_a_sans_tracer(tortue, cigx, 0)
tortue.pendown()
tortue.goto(csdx, 0)
tortue.penup()
# axe des ordonnées :
aller_a_sans_tracer(tortue, 0, cigy)
tortue.pendown()
tortue.goto(0, csgy)
tortue.penup()
def dessine_balle(tortue, x,y) :
"""dessine une balle et la place en position (x,y). """
dessine_point(tortue, x, y, 6, 'red')
def depart(tortue) :
"""place la tortue en (-120, -80)
et une balle en (160, 120). """
dessine_balle(tortue, 160, 120)
aller_a_sans_tracer(tortue, -120, -80)
# création d'un objet tortue :
caroline = turtle.Turtle()
# on lui donne la forme d'une tortue :
caroline.shape('turtle')
# dimension du canevas :
turtle.setworldcoordinates(-240, - 120, 240, 120)
# vitesse :
caroline.speed(0)
# dessin des axes :
dessine_axes(caroline, -240, -120, 240, 120)
# dessin de la grille de points :
dessine_grille(caroline, 40, -240, -120, 240, 120)
# les positions au départ du jeu :
depart(caroline)
turtle.exitonclick()

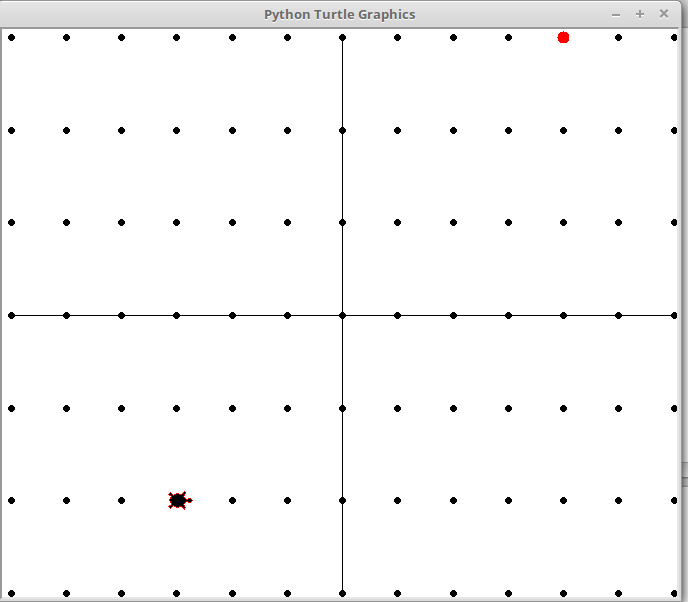

On obtient :
Dans la proposition ci-dessous, quelques modifications ont été apportées :
nous introduisons une seconde tortue. La première sert à préparer le terrain de jeu (dessin des axes, de
la grille, de la position intiale de la balle). La seconde est la tortue du "jeu" (celle que l'on déplace
par appui sur les flèches). Nous avons supprimé
ici le paramètre tortue de certaines fonctions en utilisant les variables tortues en tant que variables
globales. La fonction aller_a_sans_tracer(tortue, x, y)
sera appelée par les
deux tortues, le paramètre "tortue" est donc ici nécessaire.
# on importe le module turtle :
import turtle
# dimension du canevas :
turtle.setworldcoordinates(-240, - 120, 240, 120)
# une première tortue qui servira aux dessins des axes, grille de points, balle :
preparation = turtle.Turtle()
# cette tortue ne sera pas dessinée :
preparation.hideturtle()
# on la rend speed :
preparation.speed(0)
# la tortue qui servira au "jeu" :
caroline = turtle.Turtle()
# on lui donne la forme d'une tortue :
caroline.shape('turtle')
def aller_a_sans_tracer(tortue, x, y) :
""" On place la tortue en (x,y) sans tracer."""
tortue.penup()
tortue.goto(x, y)
tortue.pendown()
def dessine_point(x, y, diametre, couleur) :
""" Dessine un point,
de diamètre = diametre. """
# la tortue se place en (x,y) sans tracer :
aller_a_sans_tracer(preparation, x, y)
# la tortue dessine un disque noir :
preparation.pensize(diametre)
preparation.pencolor(couleur)
preparation.dot()
def dessine_grille(pas, cigx, cigy, csdx, csgy) :
""" (cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
for x in range( cigx, csdx + pas, pas) :
for y in range( cigy, csgy + pas, pas) :
dessine_point(x, y, 3, 'black')
def dessine_axes( cigx, cigy, csdx, csgy) :
"""
(cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
preparation.pencolor('black')
# axe des abscisses :
aller_a_sans_tracer(preparation, cigx, 0)
preparation.pendown()
preparation.goto(csdx, 0)
preparation.penup()
# axe des ordonnées :
aller_a_sans_tracer(preparation, 0, cigy)
preparation.pendown()
preparation.goto(0, csgy)
preparation.penup()
def dessine_balle(x,y) :
"""dessine une balle et la place en position (x,y). """
dessine_point(x, y, 6, 'red')
def depart() :
"""place la tortue en (-120, -80)
et une balle en (160, 120). """
dessine_balle(160, 120)
aller_a_sans_tracer(caroline, -120, -80)
caroline.setheading(90)
def pas_gauche():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(180)
caroline.forward(40)
def pas_droit():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(0)
caroline.forward(40)
def pas_haut():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(90)
caroline.forward(40)
def pas_bas():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(-90)
caroline.forward(40)
# dessin des axes :
dessine_axes(-240, -120, 240, 120)
# dessin de la grille de points :
dessine_grille(40, -240, -120, 240, 120)
# les positions au départ du jeu :
depart()
# on crée une variable de type Screen :
screen = turtle.Screen()
# on associe la fonction pas_gauche à l'appui de la touche flèche gauche :
screen.onkey(pas_gauche, 'Left')
screen.onkey(pas_droit, 'Right')
screen.onkey(pas_haut, 'Up')
screen.onkey(pas_bas, 'Down')
# on lance une écoute des événements :
screen.listen()
turtle.exitonclick()
# on importe le module turtle :
import turtle
# module pour fonction sleep :
import time
# dimension du canevas :
turtle.setworldcoordinates(-240, - 120, 240, 120)
# une première tortue qui servira aux dessins des axes, grille de points, balle :
preparation = turtle.Turtle()
# la tortue qui servira au "jeu" :
caroline = turtle.Turtle()
# tortue pour le message de victoire :
disque = turtle.Turtle()
def aller_a_sans_tracer(tortue, x, y) :
""" On place la tortue en (x,y) sans tracer."""
tortue.penup()
tortue.goto(x, y)
tortue.pendown()
def dessine_point(x, y, diametre, couleur) :
""" Dessine un point,
de diamètre = diametre. """
# la tortue se place en (x,y) sans tracer :
aller_a_sans_tracer(preparation, x, y)
# la tortue dessine un disque noir :
preparation.pensize(diametre)
preparation.pencolor(couleur)
preparation.dot()
def dessine_grille(pas, cigx, cigy, csdx, csgy) :
""" (cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
for x in range( cigx, csdx + pas, pas) :
for y in range( cigy, csgy + pas, pas) :
dessine_point(x, y, 3, 'black')
def dessine_axes( cigx, cigy, csdx, csgy) :
"""
(cigx, cigy) : coordonnées du coin inférieur gauche
du rectangle délimitant la grille.
(csdx, csgy) : coordonnées du coin supérieur droit.
"""
preparation.pencolor('black')
# axe des abscisses :
aller_a_sans_tracer(preparation, cigx, 0)
preparation.pendown()
preparation.goto(csdx, 0)
preparation.penup()
# axe des ordonnées :
aller_a_sans_tracer(preparation, 0, cigy)
preparation.pendown()
preparation.goto(0, csgy)
preparation.penup()
def dessine_balle(x,y) :
"""dessine une balle et la place en position (x,y). """
dessine_point(x, y, 6, 'red')
def depart() :
"""place la tortue en (-120, -80)
et une balle en (160, 120). """
dessine_balle(160, 120)
aller_a_sans_tracer(caroline, -120, -80)
caroline.setheading(90)
def balle_attrapee() :
if caroline.position() == (160, 120) :
# affichage du message :
disque.write("Tu m'as attrapée.", font=("Arial", 12, "normal"))
# attente de 2 secondes :
time.sleep(2)
# retour à l'état initial :
raz()
def pas_gauche():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(180)
caroline.forward(40)
balle_attrapee()
def pas_droit():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(0)
caroline.forward(40)
balle_attrapee()
def pas_haut():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(90)
caroline.forward(40)
balle_attrapee()
def pas_bas():
# on lève le crayon pour s'assurer de ne rien tracer :
caroline.penup()
# un pas à gauche de -40
#(on pourrait utiliser un paramètre plutôt que cette valeur fixe de -40) :
caroline.setheading(-90)
caroline.forward(40)
balle_attrapee()
def raz() :
""" fonction de remise à zéro. """
# on efface le message de la partie précédente :
disque.reset()
# la tortue disque n'est pas dessinée :
disque.hideturtle()
# la tortue disque se rend à la position d'affichage du message :
aller_a_sans_tracer(disque, 140, 100)
# caroline retourne à sa position de départ :
aller_a_sans_tracer(caroline, -120, -80)
caroline.setheading(90)
def initialise() :
# la tortue disque n'est pas dessinée :
disque.hideturtle()
# la tortue disque se rend à la position d'affichage du message :
aller_a_sans_tracer(disque, 140, 100)
# la tortue preparation ne sera pas dessinée :
preparation.hideturtle()
# la tortue preparation est rapide :
preparation.speed(0)
# caroline est dessinée sous forme d'une tortue :
caroline.shape('turtle')
# dessin des axes :
dessine_axes(-240, -120, 240, 120)
# dessin de la grille de points :
dessine_grille(40, -240, -120, 240, 120)
# les positions au départ du jeu :
depart()
initialise()
# on crée une variable de type Screen :
screen = turtle.Screen()
# on associe la fonction pas_gauche à l'appui de la touche flèche gauche :
screen.onkey(pas_gauche, 'Left')
screen.onkey(pas_droit, 'Right')
screen.onkey(pas_haut, 'Up')
screen.onkey(pas_bas, 'Down')
# on lance une écoute des événements :
screen.listen()
turtle.exitonclick()
turtle

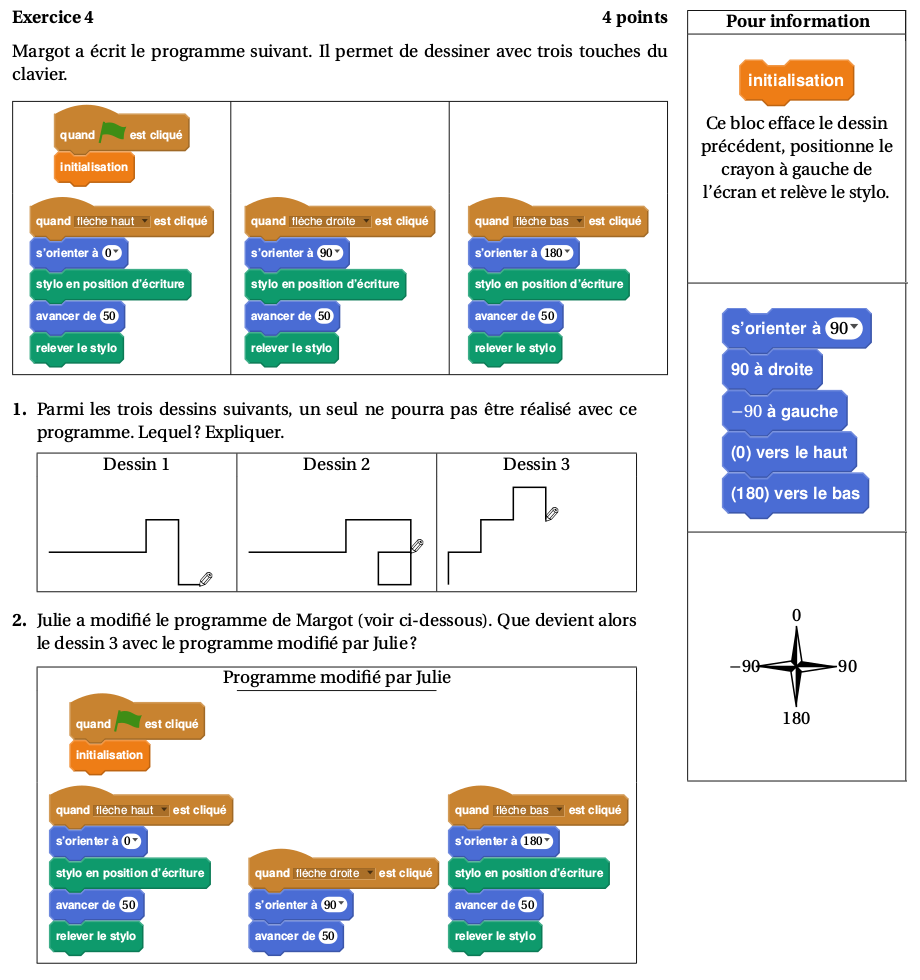

de Python.On peut avoir l'orientation scratch pour la tortue avec turtle.mode('logo')
.
La fenêtre d'ouverture est par défaut en scratch de -240 à 240 en abscisses et de -180 à 180 en ordonnées.
On peut imposer cela avec la tortue avec le code
turtle.setworldcoordinates(-240, -180, 240, 180)
.
Malheureusement, les deux codes ci-dessus sont incompatibles car l'usage de
turtle.setworldcoordinates
bascule la tortue dans un autre mode que le mode logo.
En fait, la fenêtre turtle est par défaut plus large que celle de scratch. On utilisera donc ici le choix
turtle.mode('logo')
.
Pour disposer de l'équivalent d'un clic sur le drapeau (qui a ici pour effet une remise à zéro),
on a associé la fonction initialisation
à la touche 'r' du clavier.
import turtle
# limites fenêtre like scratch :
xmin, ymin = -240, -180
xmax, ymax = 240, 180
# mode logo pour que les angles 0, 90, -90, 180
# soient les mêmes que dans le cartouche "pour information"
turtle.mode('logo')
# une tortue
caro = turtle.Turtle()
caro.shape('turtle')
def initialisation():
# efface le dessin précédent :
caro.reset()
# positionne le stylo à gauche (sans tracer)
# stylo relevé
caro.penup()
caro.goto(xmin, 0)
def fleche_haut() :
caro.setheading(0)
caro.pendown()
caro.forward(50)
caro.penup()
def fleche_droite() :
caro.setheading(90)
caro.pendown()
caro.forward(50)
caro.penup()
def fleche_bas() :
caro.setheading(180)
caro.pendown()
caro.forward(50)
caro.penup()
initialisation()
# on crée une variable de type Screen :
screen = turtle.Screen()
# on associe les fonctions aux touches "flèche" :
screen.onkey(fleche_droite, 'Right')
screen.onkey(fleche_haut, 'Up')
screen.onkey(fleche_bas, 'Down')
# on associe la fonction initialisation à la touche 'r' :
screen.onkey(initialisation, 'r')
# on lance une écoute des événements :
screen.listen()
turtle.mainloop()
On peut remarquer que les trois fonctions fleche
sont très semblables.
Il est possible de factoriser un peu le code comme suit :
import turtle
# limites fenêtre like scratch :
xmin, ymin = -240, -180
xmax, ymax = 240, 180
# mode logo pour que les angles 0, 90, -90, 180
# soient les mêmes que dans le cartouche "pour information"
turtle.mode('logo')
# une tortue
caro = turtle.Turtle()
caro.shape('turtle')
def initialisation():
# efface le dessin précédent :
caro.reset()
# positionne le stylo à gauche (sans tracer)
# stylo relevé
caro.penup()
caro.goto(xmin, 0)
def fleche(direction) :
dirige = {'haut' : 0, 'droite' : 90, 'bas' : 180}
caro.setheading(dirige[direction])
caro.pendown()
caro.forward(50)
caro.penup()
initialisation()
# on crée une variable de type Screen :
screen = turtle.Screen()
# on associe les fonctions aux touches "flèche" :
screen.onkey(lambda : fleche('droite'), 'Right')
screen.onkey(lambda : fleche('haut'), 'Up')
screen.onkey(lambda : fleche('bas'), 'Down')
# on associe la fonction initialisation à la touche 'r' :
screen.onkey(initialisation, 'r')
# on lance une écoute des événements :
screen.listen()
turtle.mainloop()
Il n'y a que deux lignes à effacer.
import turtle
# limites fenêtre like scratch :
xmin, ymin = -240, -180
xmax, ymax = 240, 180
# mode logo pour que les angles 0, 90, -90, 180
# soient les mêmes que dans le cartouche "pour information"
turtle.mode('logo')
# une tortue
caro = turtle.Turtle()
caro.shape('turtle')
def initialisation():
# efface le dessin précédent :
caro.reset()
# positionne le stylo à gauche (sans tracer)
# stylo relevé
caro.penup()
caro.goto(xmin, 0)
def fleche_haut() :
caro.setheading(0)
caro.pendown()
caro.forward(50)
caro.penup()
def fleche_droite() :
caro.setheading(90)
caro.forward(50)
def fleche_bas() :
caro.setheading(180)
caro.pendown()
caro.forward(50)
caro.penup()
initialisation()
# on crée une variable de type Screen :
screen = turtle.Screen()
# on associe les fonctions aux touches "flèche" :
screen.onkey(fleche_droite, 'Right')
screen.onkey(fleche_haut, 'Up')
screen.onkey(fleche_bas, 'Down')
# on associe la fonction initialisation à la touche 'r' :
screen.onkey(initialisation, 'r')
# on lance une écoute des événements :
screen.listen()
turtle.mainloop()
